Бочкарев: первый тоннель пройден на Коммунарской линии метро

Темы в материале

Завершилась проходка правого перегонного тоннеля между станциями «Славянский мир» и «Улица Генерала Тюленева» на Коммунарской линии метро, сообщил заместитель мэра Москвы по вопросам градостроительной политики и строительства Андрей Бочкарев.

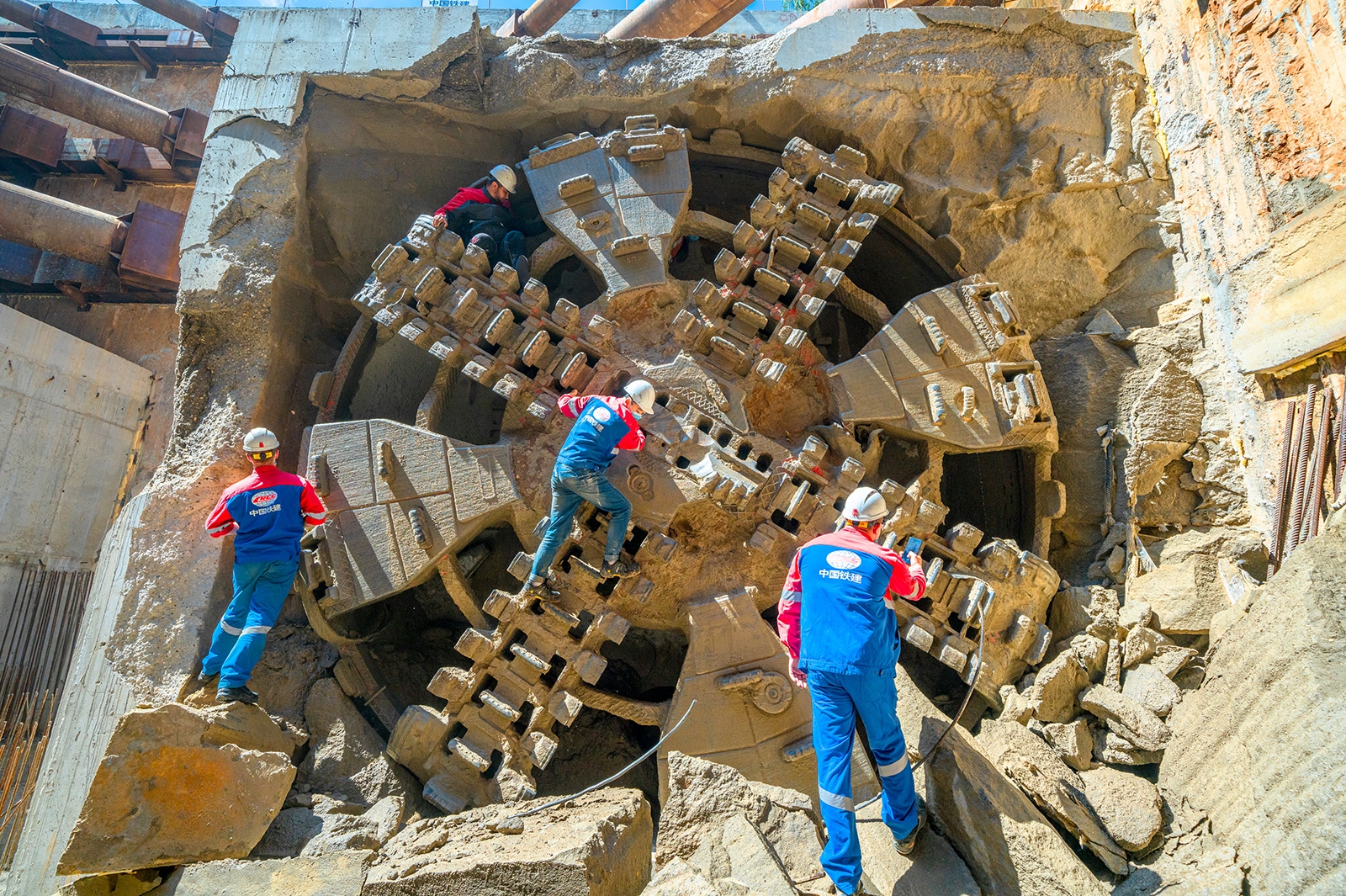

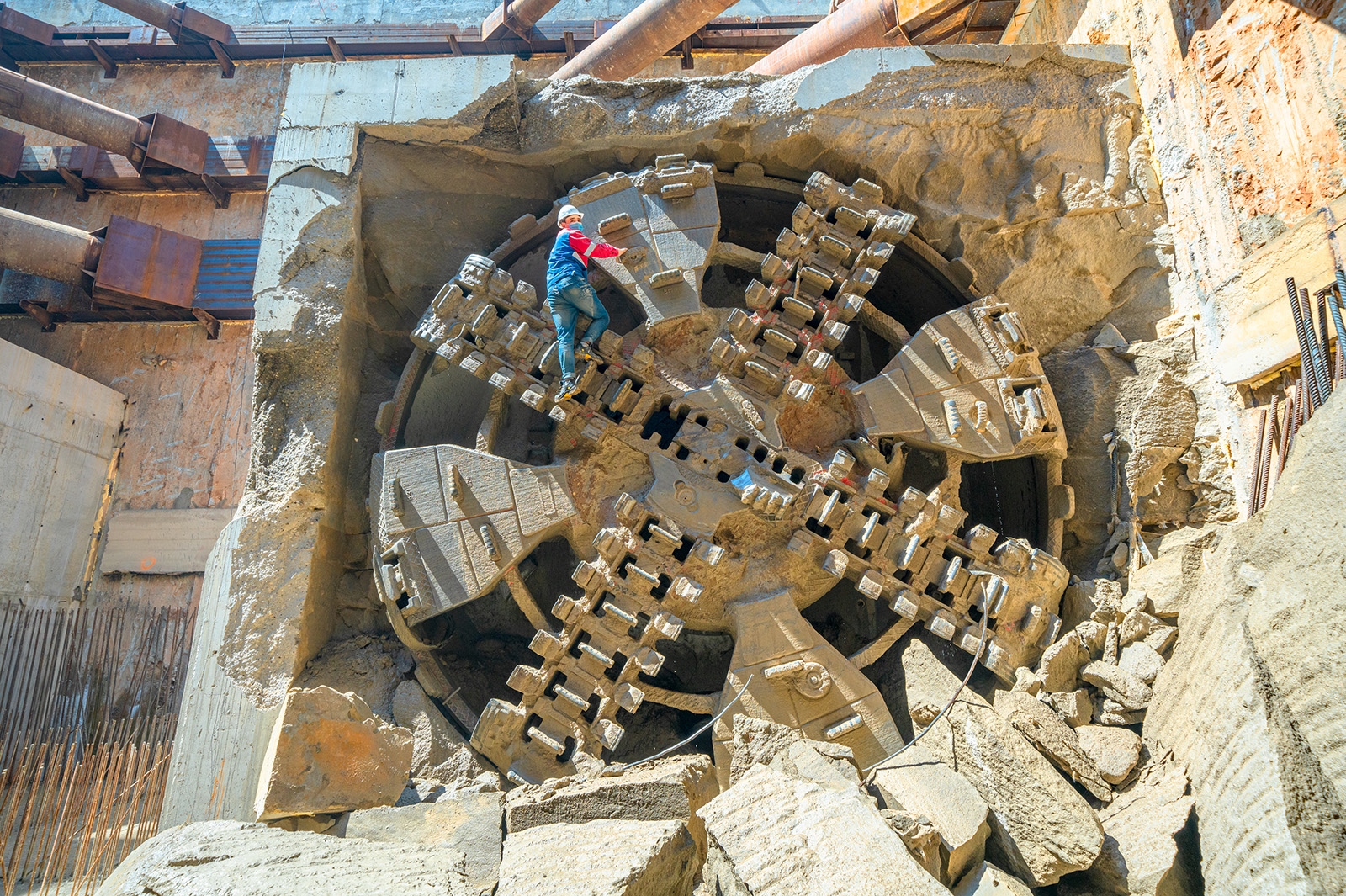

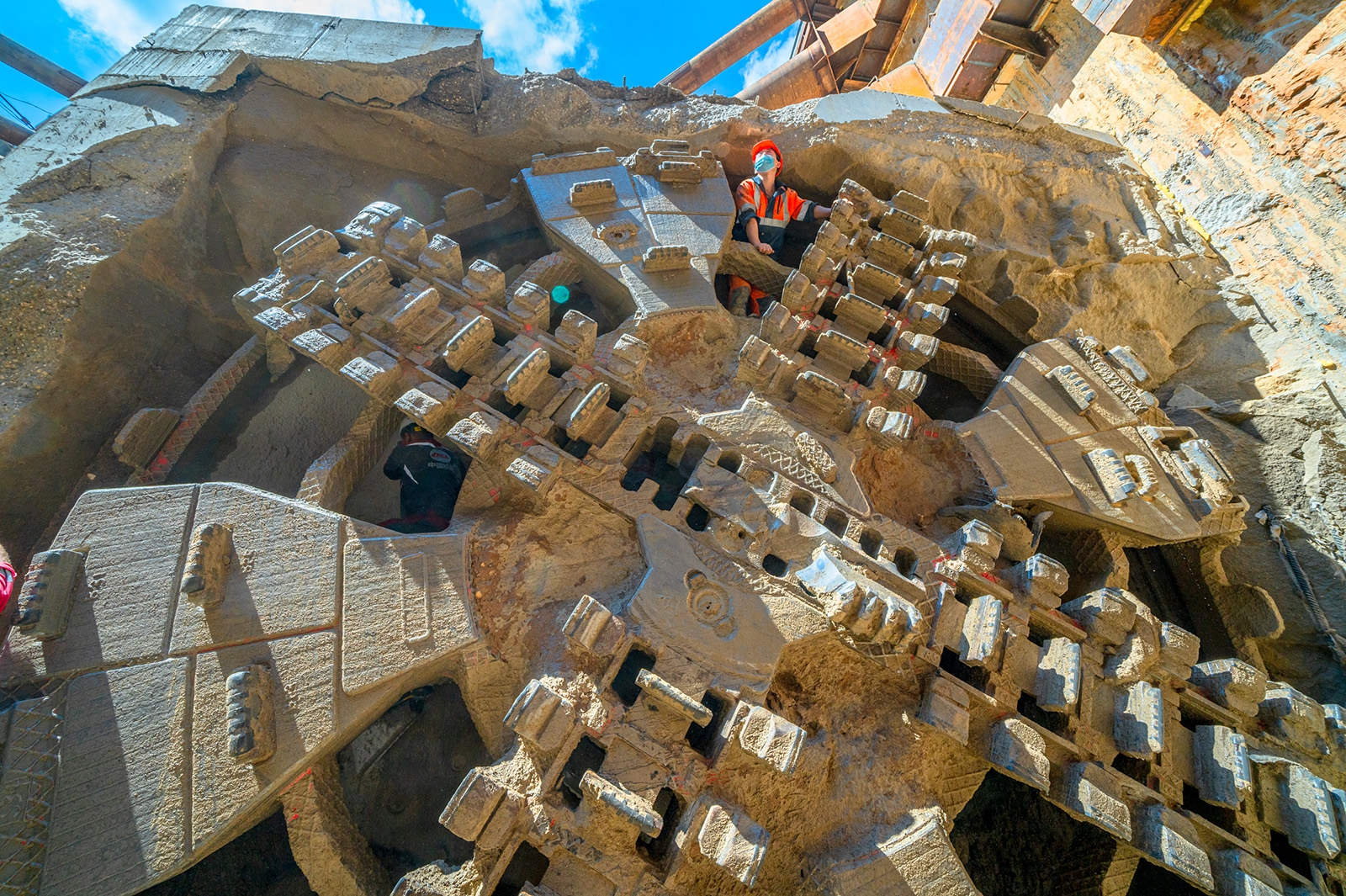

«Тоннелепроходческий комплекс «Дарья» возвел правый тоннель длиной 826 метров на глубине порядка 13-19 метров в легких глинах и тяжелых суглинках с прослойками гравия, дресвы (крупный песок) и щебня», – сказал Андрей Бочкарев.

По словам главы Стройкомплекса, трасса тоннеля прошла под МКАДом, Троицком лесопарком и нежилой застройкой с большим количеством инженерных коммуникаций.

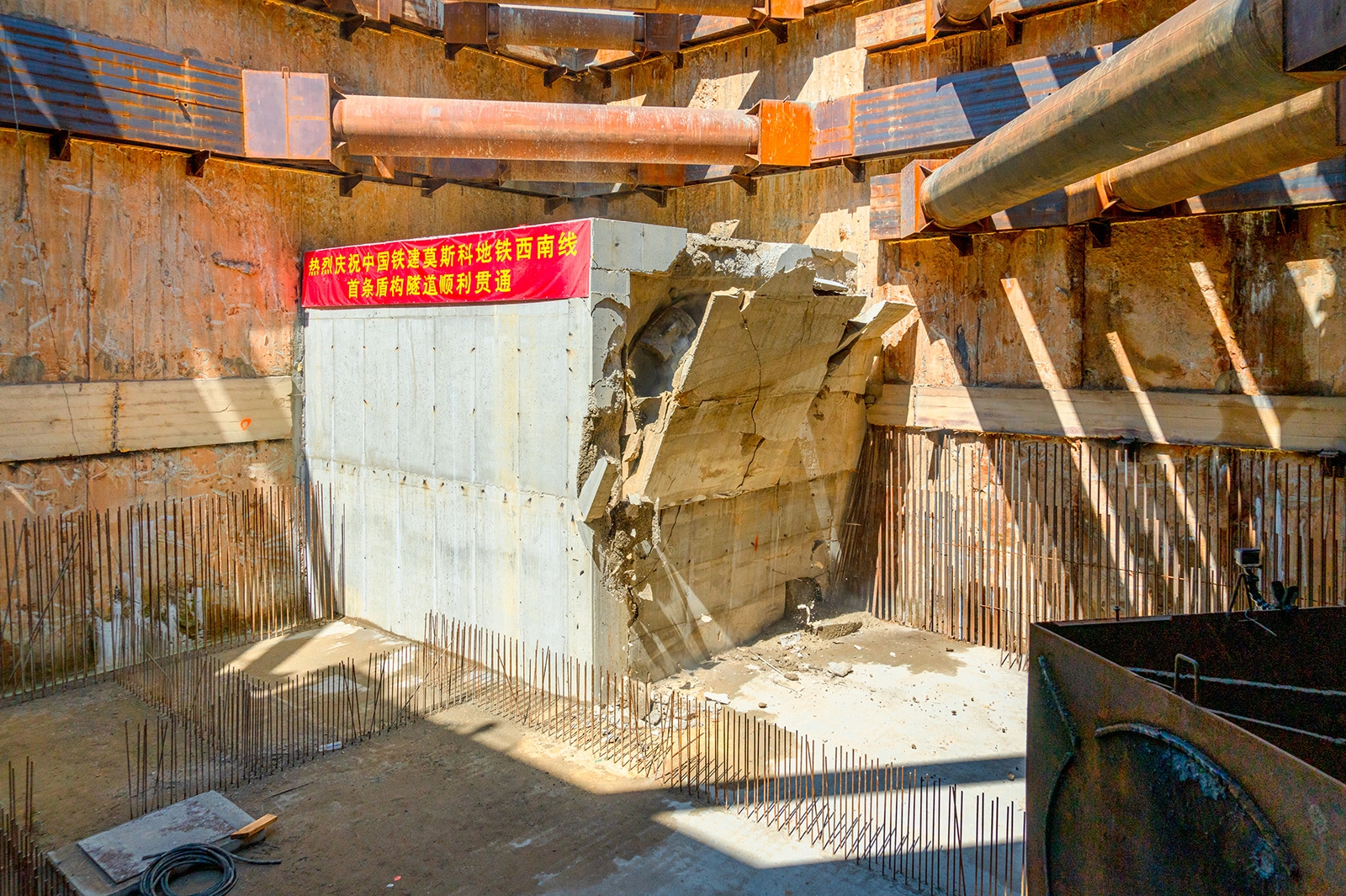

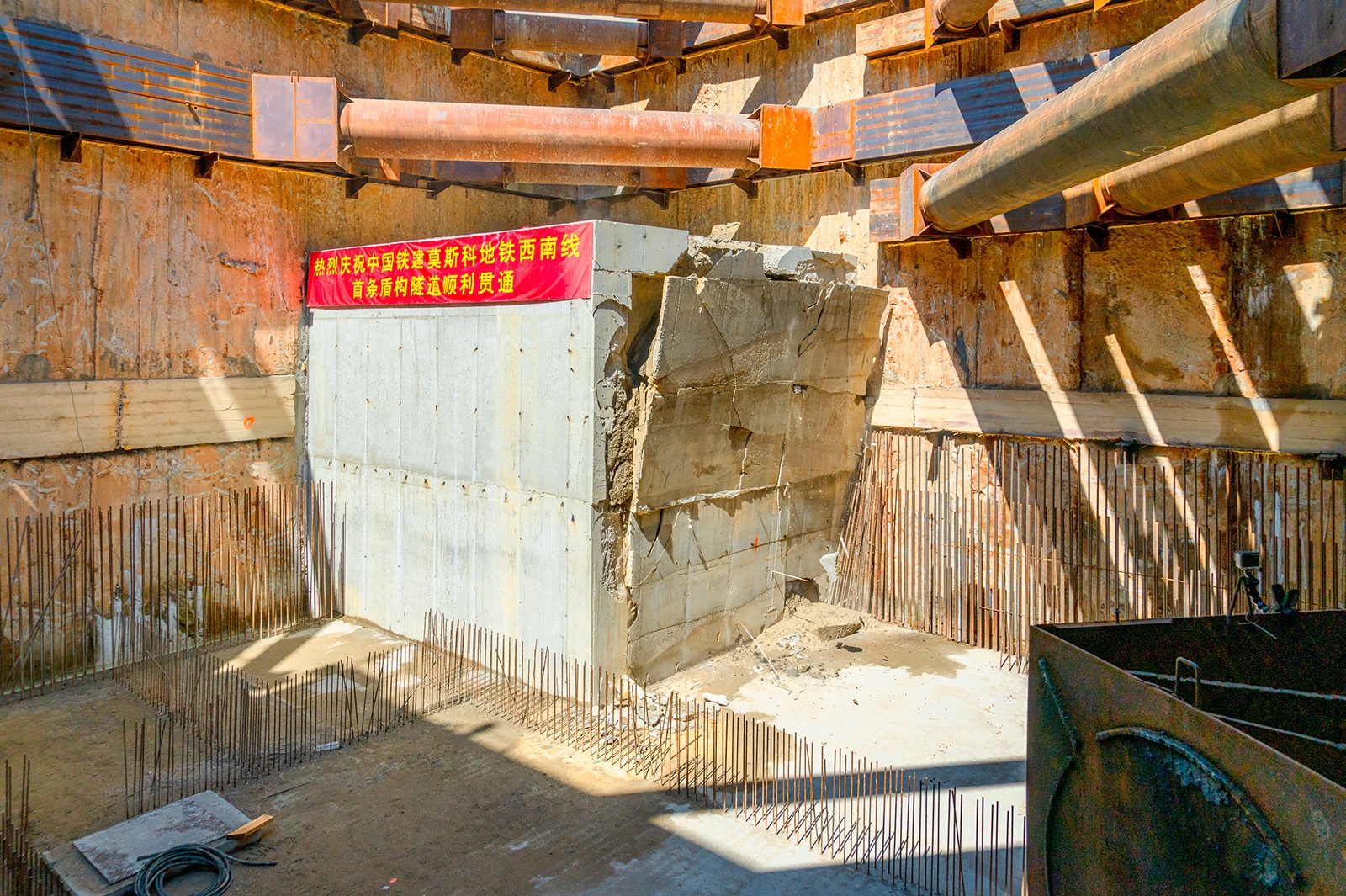

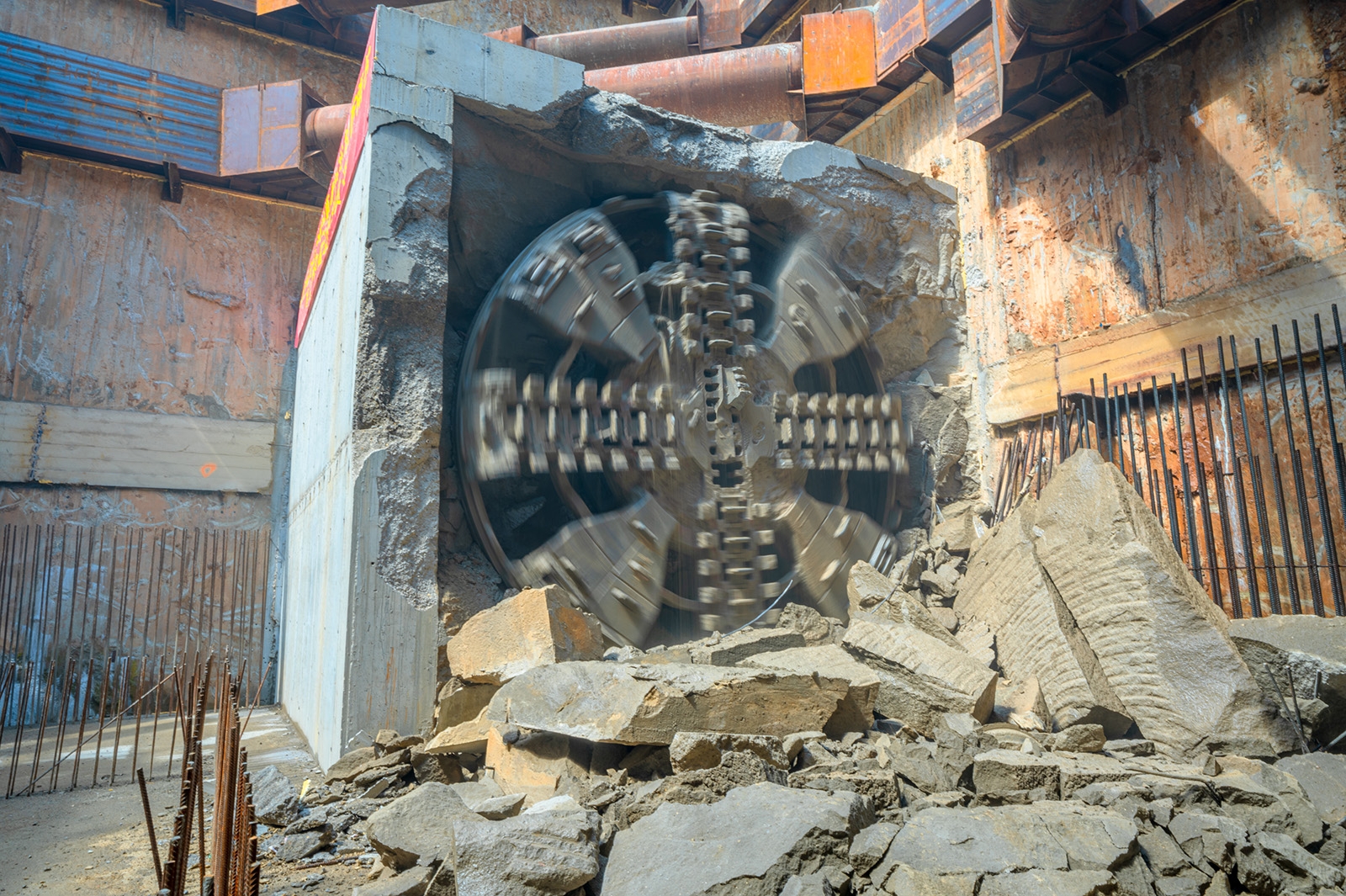

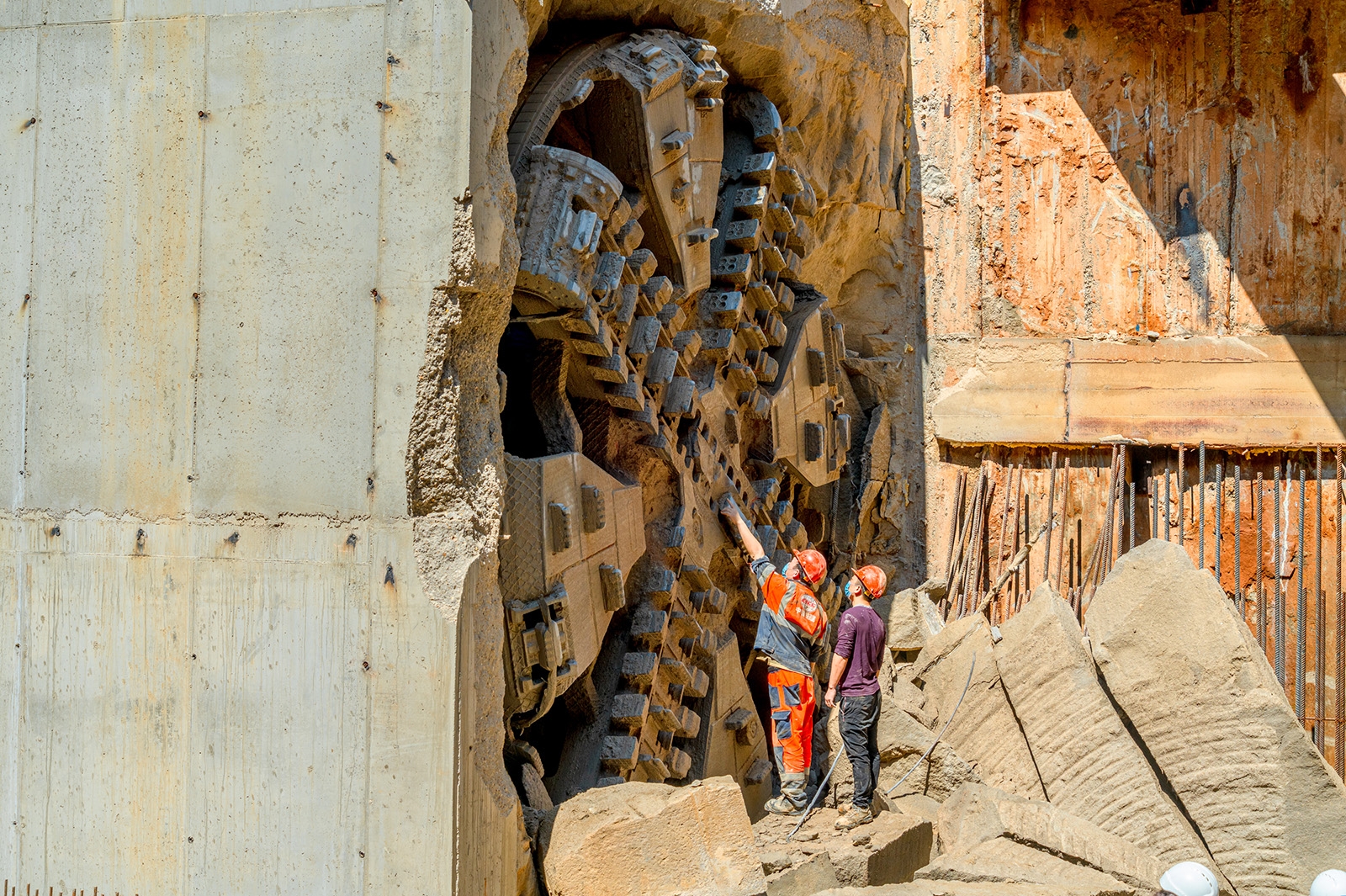

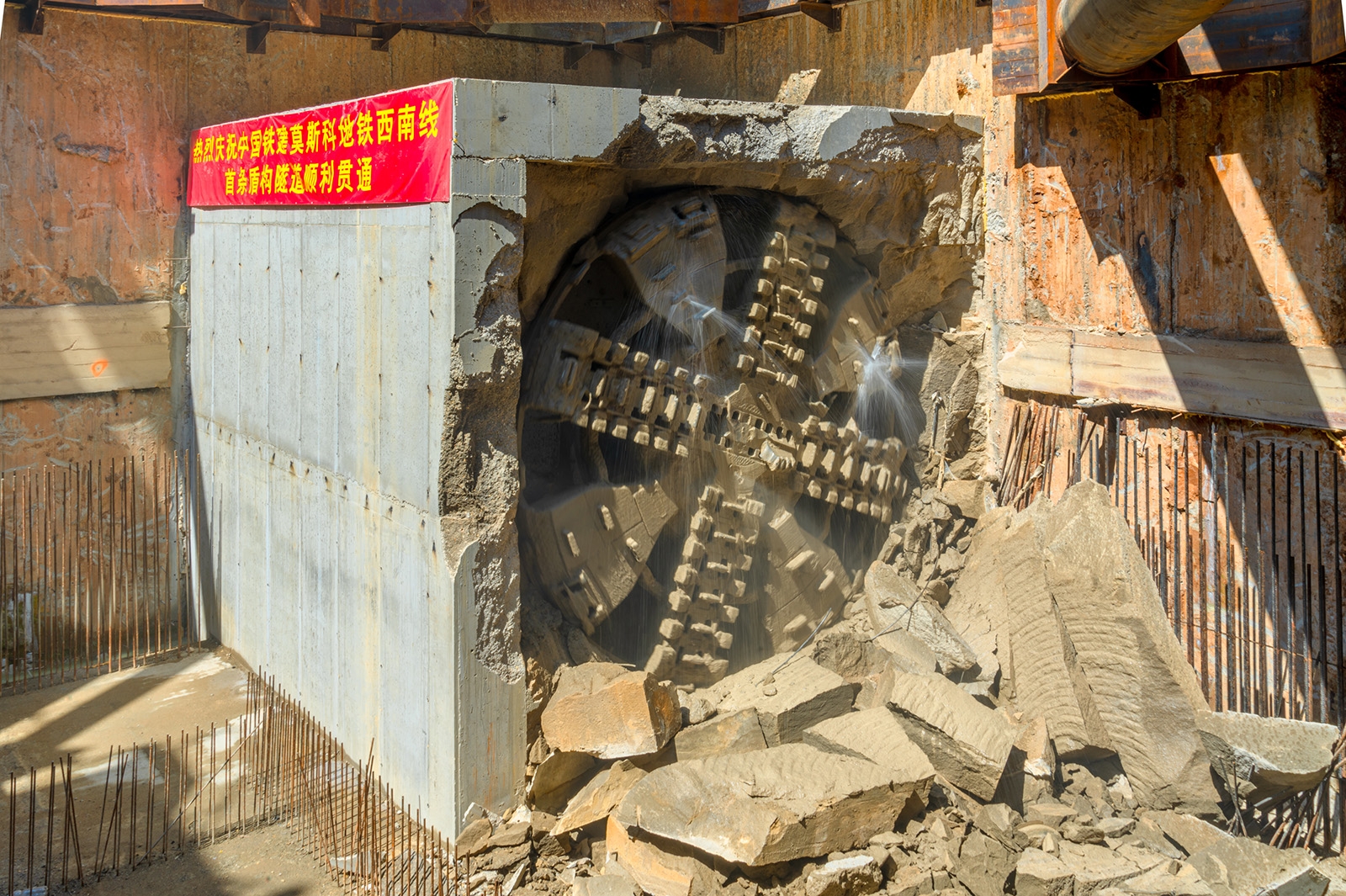

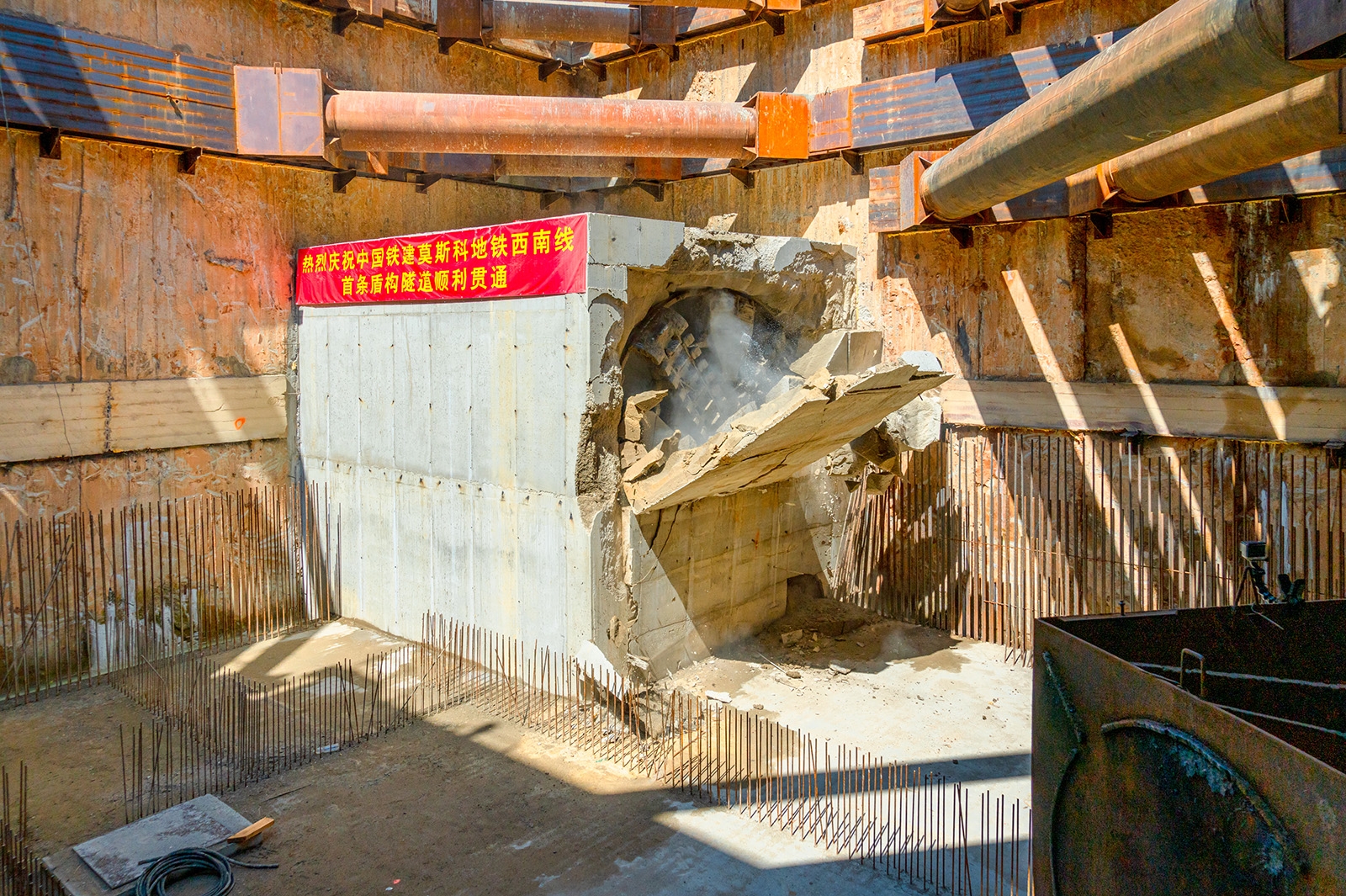

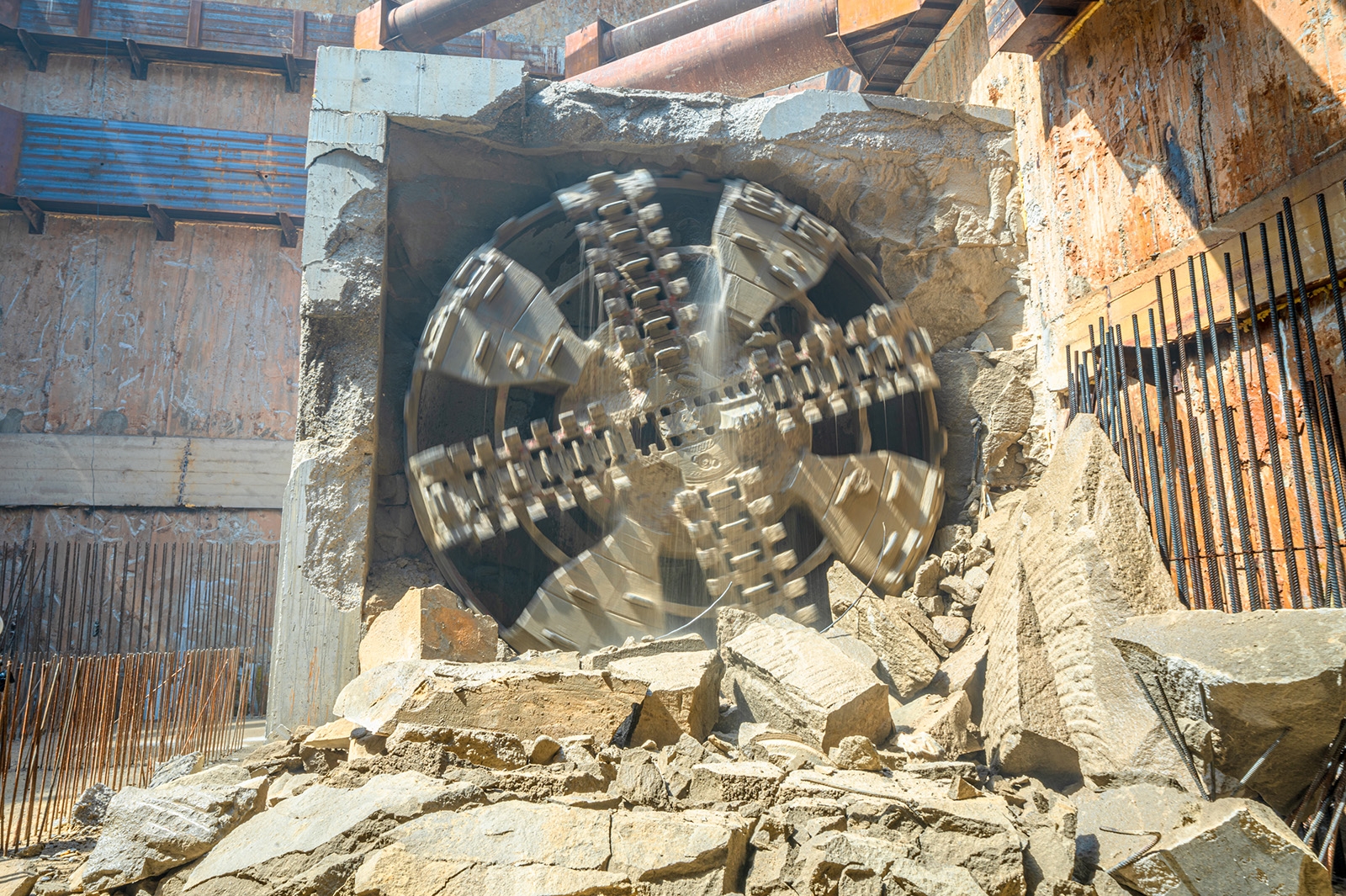

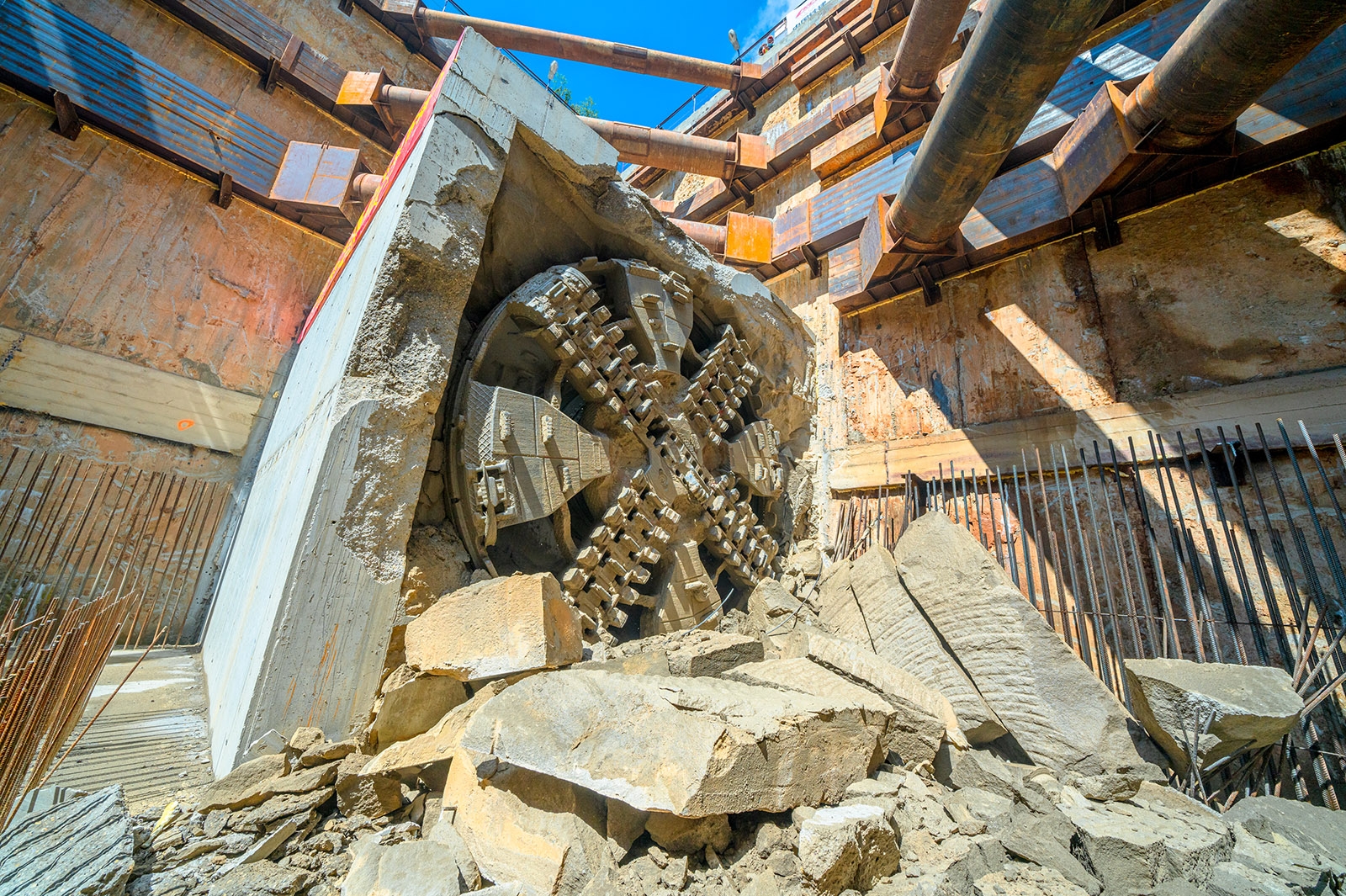

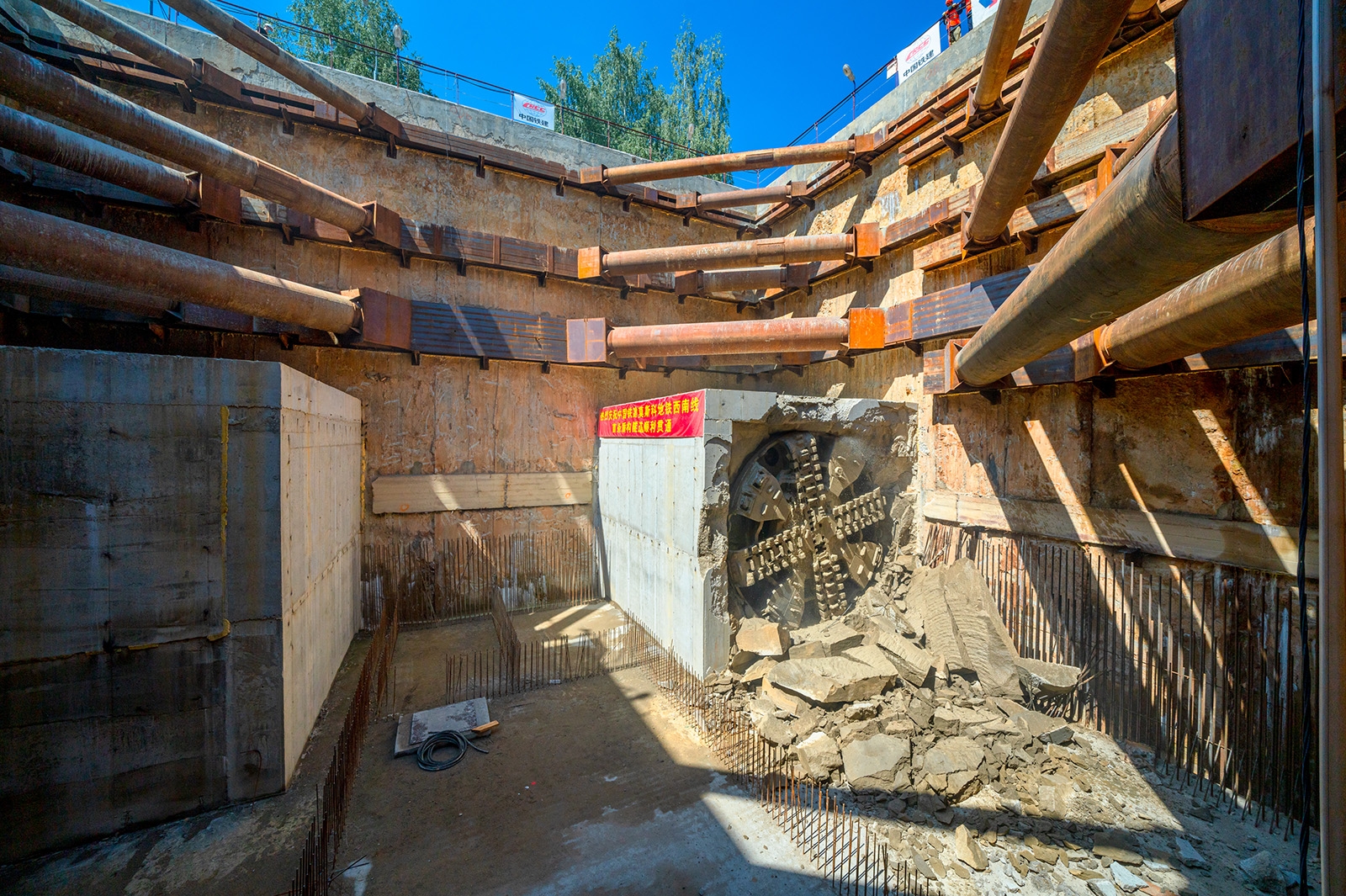

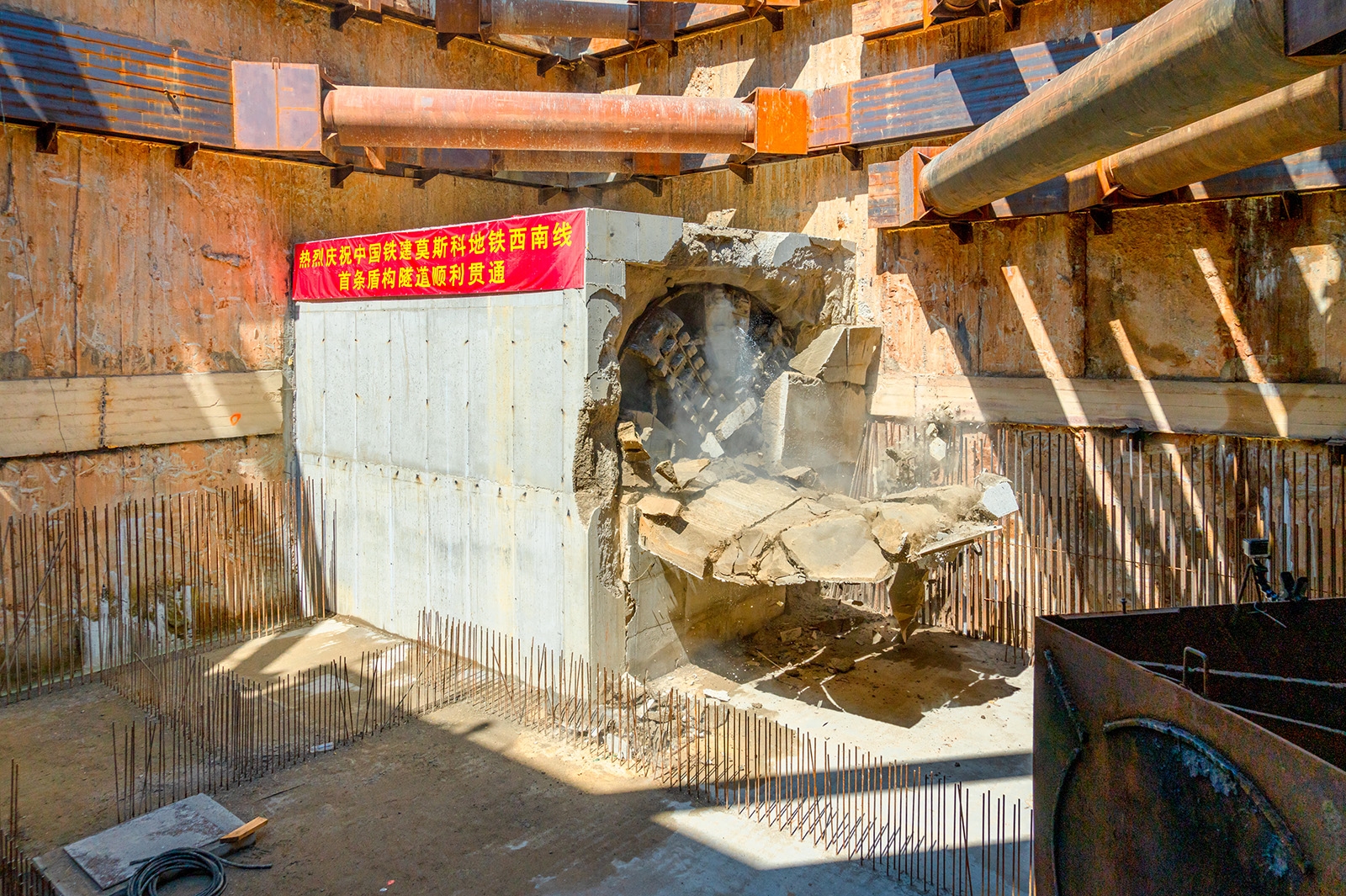

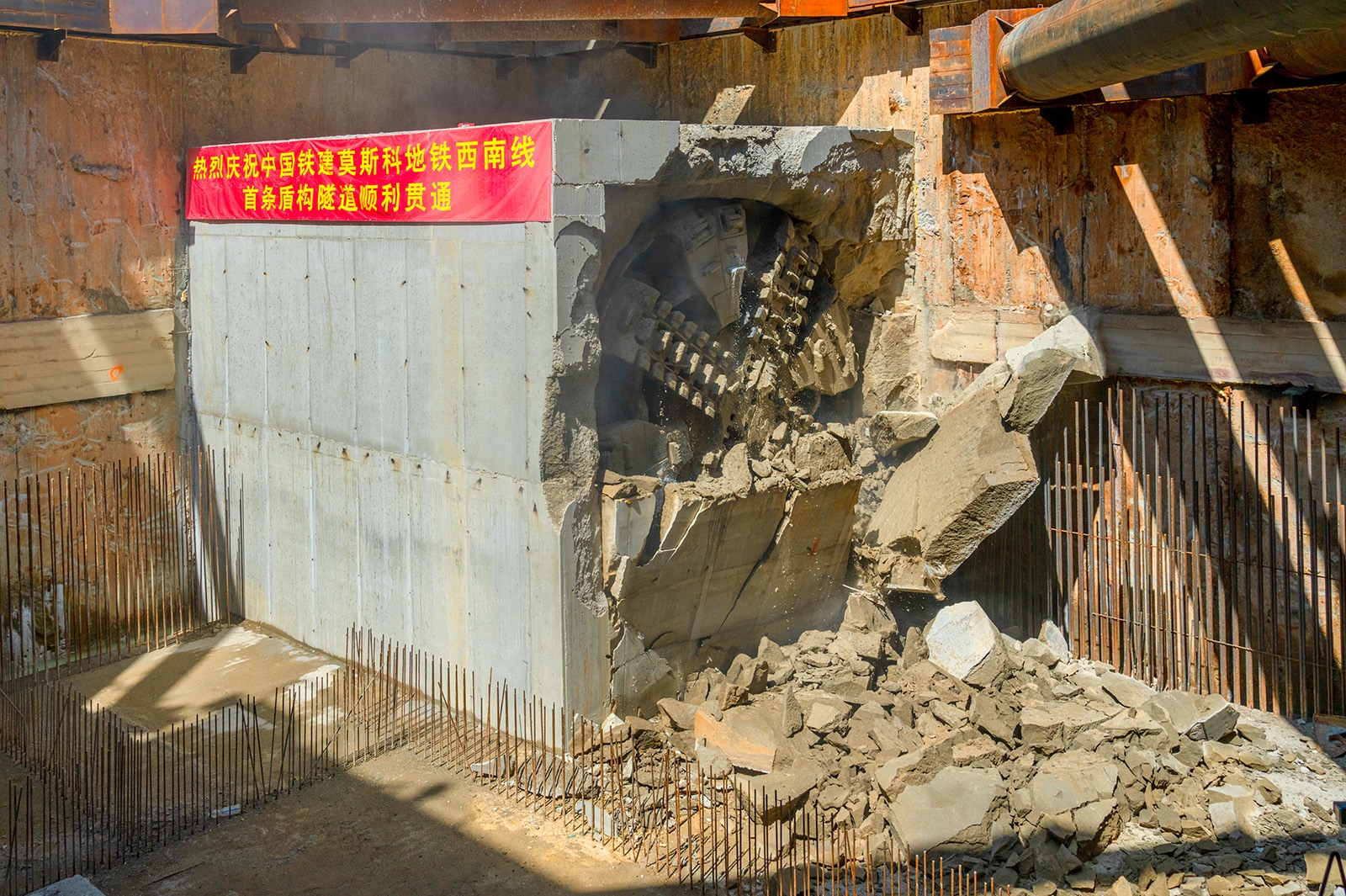

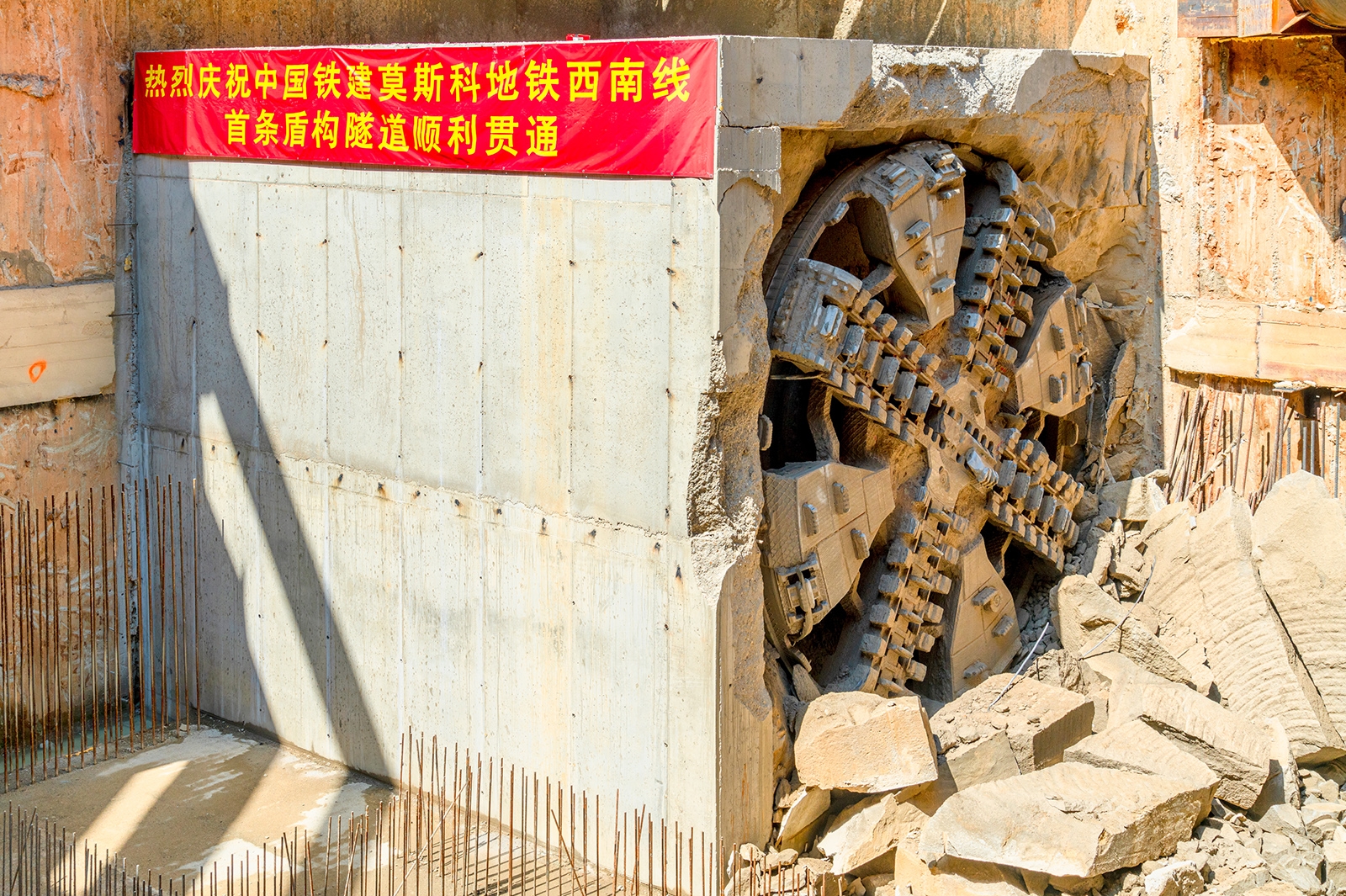

«Финиш щита состоялся в бетонном кубе во избежание неконтролируемого выхода грунта и грунтовых вод во время завершения работы ТПМК», – пояснил Андрей Бочкарев.

Заммэра отметил, что сейчас с помощью щита «Полина» прокладывается левый тоннель на Коммунарской ветке.

Начать просмотр
ВОПРОСЫ   #3
Троицкая (Коммунарская) линия метро
  • Троицкая (Коммунарская) линия метро
Троицкая (Коммунарская) линия метро

В Москве строится новая радиальная линия метроТроицкая. На ней будет 17 станций. Она пройдет от станции «ЗИЛ» и дойдет до Новой Москвы.

Запуск этой ветки положительно скажется и на дорожной сети в районах, примыкающих к новым станциям метро: сократится путь между центральными и юго-западными районами Москвы и территориями Новомосковского и Троицкого округов (ТиНАО).

Назад

Строительство Троицкой линии ведется в два этапа. До 2025 года планируется запустить участок от станции «ЗИЛ» до «Коммунарки». Здесь будет 11 станций:

«ЗИЛ» + пересадка на будущую Бирюлёвскую линию и МЦК;

«Крымская» + пересадка на МЦК;

«Академическая» + пересадка на Калужско-Рижскую линию;

«Вавиловская»;

«Новаторская» + пересадка на Большую кольцевую линию;

«Университет Дружбы Народов»;

«Улица Генерала Тюленева»;

«Тютчевская»;

«Мамыри»;

«Бачуринская»;

«Коммунарка» + пересадка на Сокольническую линию.

В период с 2025-го по 2026 год линию продлят до Троицка. Проект планировки этого участка пока находится в проработке.

«Сосенки»;

«Ракитки»;

«Десна»;

«Десёновское»;

«Ватутинки»;

«Троицк».

Подробнее о размещении станций Троицкой ветки читайте в нашем специальном разделе.

Назад

Без этой ветки столичная подземка не справится с растущими нагрузками: через несколько лет жители районов Академический, Гагаринский и Ломоносовский просто не смогут сесть в вагоны на станциях «Университет» Сокольнической и «Академическая» Калужско-Рижской линий. Поскольку транспортная инфраструктура этих станций не справится с постоянно увеличивающимся количеством пассажиров метро.

Назад

Генеральный директор АО «Мосинжпроект» Юрий Кравцов отметил, что параллельно со строительством трасс рабочие приступили к сооружению будущих станций.

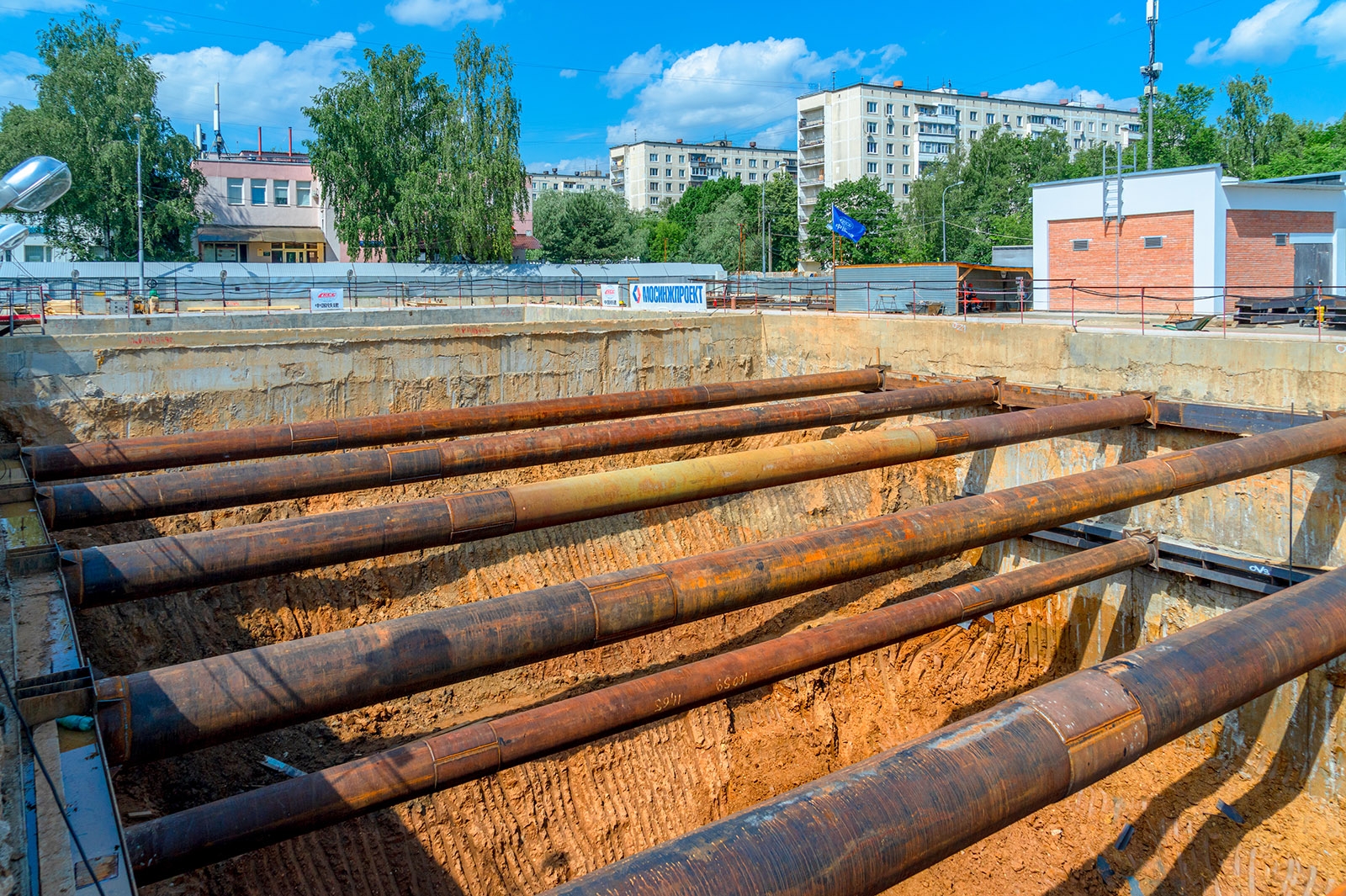

«Сегодня на «Улице Генерала Тюленева» ведется разработка и укрепление котлована, а на «Славянском мире» производится устройство основных конструкций станции и возведение ограждения котлована по технологии «стена в грунте», – сказал Юрий Кравцов.

Генеральный директор холдинга сообщил, что всего на строительстве Коммунарской линии сегодня задействовано семь тоннелепроходческих комплексов.

Начать просмотр
ВОПРОСЫ   #6
Как строят тоннели метро и что такое ТПМК
  • тоннелепроходческий щит
  • ТПМК
Как строят тоннели метро и что такое ТПМК

Тоннелепроходческий механизированный комплекс (также тоннелепроходческий щит, ТПМК) – машина для строительства тоннелей метро.

В 1930-е годы первые станции столичной подземки строились вручную: киркой и лопатой. Сегодня в арсенале метростроителей – передовые технологии. Для прокладки тоннелей используют автоматизированную сверхпрочную конструкцию под названием «проходческий щит». Ее можно сравнить со «стальным червем», который сверлит путь в толще породы, оставляя за собой готовый тоннель.

Назад

По легенде, изобретатель первого в мире проходческого щита англичанин Марк Брунель действительно придумал такую конструкцию после того, как во время службы во флоте пригляделся к «работе» корабельного червя. Он заметил, что голова моллюска покрыта жесткой раковиной, с помощью зазубренных краев которой червь буравил дерево, оставляя за собой на стенках хода гладкий защитный слой извести.

Идея машины оформилась в конструкцию в 1817 году, когда русский император Александр I обратился к Брунелю с просьбой спроектировать тоннель под Невой в Санкт-Петербурге. Правда, в России инженеру поработать не удалось – император решил возвести в намеченном месте мост. Однако в 1818 году первый щит Брунеля был запатентован, а в 1825-м с его помощью началось строительство тоннеля под Темзой.

Назад

В нашей стране проходческий щит впервые использовали в 1934 году для проходки сложного участка первой очереди московского метро между Театральной площадью и Лубянкой. А при строительстве второй очереди столичной подземки на трассах одновременно работало уже 42 щита – рекорд по объему используемой техники.

Московские строители первыми в мире с помощью тоннелепроходческих щитов стали прокладывать наклонные тоннели для эскалаторных зон. По заказу Мосметростроя канадская фирма Lovat разработала и изготовила ТПМК с наружным диаметром 11 метров. Именно с его использованием столичные метростроевцы впервые совершили щитовую проходку тоннеля для эскалаторов. Это произошло на станции «Марьина роща» Люблинско-Дмитровской линии метро.

Назад

Тоннели строятся в самых сложных инженерно-геологических условиях, и современные щиты рассчитаны на проходку в различных грунтах, в том числе в неустойчивых. Комплексы работают в два цикла: сначала разрабатывают грунт, затем возводят обделку, производя монтаж блоков. Средняя скорость проходки щитов сегодня составляет 250-300 метров в месяц.

Назад

Тоннелепроходческий комплекс – это целый завод по переработке грунта. В Москве всегда строили метро щитами диаметром 6 метров, теперь проходка ведется и 10-метровыми машинами-гигантами.

Щиты – «десятки» используют при строительстве двухпутных тоннелей, где в одном тоннеле проходят пути встречных направлений, а платформы находятся по бокам.

Для обслуживания и эксплуатации одного большого щита требуется меньше оборудования для вывоза грунта, сокращается и количество сопутствующей инфраструктуры – это освещение, вентиляция, подвоз тюбингов.

Назад

Метростроители называют проходческие щиты женскими именами. Этот обычай появился благодаря Ричарду Ловату, основателю и владельцу известной канадской фирмы LOVAT, выпускающей ТПМК. Он решил, что все щиты компании должны носить женские имена в честь покровительницы подземных работ святой Барбары. Традиция распространилась и на машины других производителей.

Назад

Коммунарская линия метро пройдет от станции Московского центрального кольца (МЦК) «Крымская» до города Троицк. Эта ветка станет одной из самых протяженных в московском метро – порядка 36 км с 16 станциями.

Линия обеспечит скоростным рельсовым транспортом жителей новых территорий Москвы. Также еще одну линию метро получит Юго-Западный административный округ. Ожидается, что веткой будут пользоваться около 100 тыс. человек ежедневно.

В зоне притяжения Коммунарской линии метро проживают более 1 млн человек, и еще несколько сотен тысяч работают либо учатся.
