Восточный участок БКЛ метро готов более чем на треть

Темы в материале

Общая строительная готовность восточного участка Большой кольцевой линии (БКЛ) метро составляет 37 процентов, сообщил заместитель мэра Москвы по вопросам градостроительной политики и строительства Андрей Бочкарёв.

«Там уже на 70% выполнена проходка тоннелей, почти наполовину готово устройство жесткого основания тоннелей, также близятся к завершению земляные работы на станционных комплексах», – сказал Андрей Бочкарёв.

Начать просмотр
ВОПРОСЫ   #5
Большая кольцевая линия метро
  • БКЛ (Большая кольцевая линия метро)
Большая кольцевая линия метро

Большая кольцевая линия Московского метрополитена – крупнейший в мире проект метростроения. Длина БКЛ составит 70 км с 31 станцией и тремя электродепо.

БКЛ может стать самой длинной кольцевой линией метро в мире, обогнав нынешнего «чемпиона» среди подземных колец – Вторую кольцевую линию Пекинского метро (57 км).

Первые идеи строительства БКЛ в Москве относятся к 1985 году. Но из-за недостатка ресурсов и других причин к реализации проекта не приступали в течение 25 лет. Решение начать строительство БКЛ принял мэр Москвы Сергей Собянин в 2011 году. Работы стартовали в ноябре того же года.

Назад

Большое кольцо соединит все радиальные ветки на расстоянии до 10 км от существующего кольца.

Со станций БКЛ можно будет сделать:

В ходе строительства БКЛ закладываются технические решения, которые позволят присоединить к ней новые радиусы метро:

Назад

На БКЛ запущены 12 станций метро.

Первые пять станций открыли в феврале 2018 года: «Деловой центр», «Шелепиха», «Хорошёвская», «ЦСКА» и «Петровский парк». Длина участка – 10,5 км. Его запуск улучшил транспортную ситуацию в четырех районах столицы: Хорошёвский, Аэропорт, Тимирязевский, Савёловский и в деловом центре «Москва-Сити».

В декабре 2018 года открылась «Савёловская», одна из самых глубоких и сложных в строительстве станций БКЛ: глубина заложения превышает 65 метров. Метро в шаговой доступности получили почти 240 тыс. жителей районов Беговой, Савёловский, Бутырский, Марьина Роща. Они могут без пересадок добраться от Савёловского вокзала до Новой Москвы (станция метро «Рассказовка»).

29 марта 2020 года открыли еще три станции БКЛ - «Авиамоторную», «Лефортово» и «Нижегородскую». Пока не будет полностью готов восточный радиус Большого кольца, они будут работать в составе Некрасовской линии.

Также в составе розовой линии метро действует открывшаяся в канун нового, 2021 года, «Электрозаводская».

Станции «Мнёвники» и «Народное Ополчение» открыты 1 апреля 2021 года.

Назад

Работы по проектированию и строительству развернуты на всех участках БКЛ.

Замкнуть кольцо планируется к 2022 году.



Назад

Вибропути. Поезда ходят по плите, «подвешенной» на вибропружинах. Когда на платформу подъезжает состав, пути амортизируют. Применение этой технологии практически нейтрализует вибрационное воздействие на здания, находящиеся на поверхности.

Колонны дымоудаления. В случае экстренной ситуации они «вытянут» дым с платформы.

Противопожарные «шторы». Так, на станции метро «Петровский парк» они спрятаны на «балконах» у перехода на зеленую ветку. Шторы выдвигаются, если на станции возникнет пожар или задымление. Они сделаны из специальной ткани, и в случае нештатной ситуации смогут отсечь открытые источники огня и не допустить распространения дыма.

Назад

По словам заместителя мэра, на всех четырех станциях восточного участка – «Кленовый бульвар», «Нагатинский Затон», «Печатники» и «Текстильщики» – продолжается возведение монолитных конструкций.

Как уточнил генеральный директор АО «Мосинжпроект» (инжиниринговый холдинг выступает управляющей компанией по строительству новых линий и станций московского метро) Юрий Кравцов, на станции «Кленовый бульвар» выполняются земляные работы и устройство ограждающей конструкции «стена в грунте», началось сооружение внутренних стен и перегородок, а также отделка платформенного участка.

Начать просмотр
ВОПРОСЫ   #6
Как строят тоннели метро и что такое ТПМК
  • тоннелепроходческий щит
  • ТПМК
Как строят тоннели метро и что такое ТПМК

Тоннелепроходческий механизированный комплекс (также тоннелепроходческий щит, ТПМК) – машина для строительства тоннелей метро.

В 1930-е годы первые станции столичной подземки строились вручную: киркой и лопатой. Сегодня в арсенале метростроителей – передовые технологии. Для прокладки тоннелей используют автоматизированную сверхпрочную конструкцию под названием «проходческий щит». Ее можно сравнить со «стальным червем», который сверлит путь в толще породы, оставляя за собой готовый тоннель.

Назад

По легенде, изобретатель первого в мире проходческого щита англичанин Марк Брунель действительно придумал такую конструкцию после того, как во время службы во флоте пригляделся к «работе» корабельного червя. Он заметил, что голова моллюска покрыта жесткой раковиной, с помощью зазубренных краев которой червь буравил дерево, оставляя за собой на стенках хода гладкий защитный слой извести.

Идея машины оформилась в конструкцию в 1817 году, когда русский император Александр I обратился к Брунелю с просьбой спроектировать тоннель под Невой в Санкт-Петербурге. Правда, в России инженеру поработать не удалось – император решил возвести в намеченном месте мост. Однако в 1818 году первый щит Брунеля был запатентован, а в 1825-м с его помощью началось строительство тоннеля под Темзой.

Назад

В нашей стране проходческий щит впервые использовали в 1934 году для проходки сложного участка первой очереди московского метро между Театральной площадью и Лубянкой. А при строительстве второй очереди столичной подземки на трассах одновременно работало уже 42 щита – рекорд по объему используемой техники.

Московские строители первыми в мире с помощью тоннелепроходческих щитов стали прокладывать наклонные тоннели для эскалаторных зон. По заказу Мосметростроя канадская фирма Lovat разработала и изготовила ТПМК с наружным диаметром 11 метров. Именно с его использованием столичные метростроевцы впервые совершили щитовую проходку тоннеля для эскалаторов. Это произошло на станции «Марьина роща» Люблинско-Дмитровской линии метро.

Назад

Тоннели строятся в самых сложных инженерно-геологических условиях, и современные щиты рассчитаны на проходку в различных грунтах, в том числе в неустойчивых. Комплексы работают в два цикла: сначала разрабатывают грунт, затем возводят обделку, производя монтаж блоков. Средняя скорость проходки щитов сегодня составляет 250-300 метров в месяц.

Назад

Тоннелепроходческий комплекс – это целый завод по переработке грунта. В Москве всегда строили метро щитами диаметром 6 метров, теперь проходка ведется и 10-метровыми машинами-гигантами.

Щиты – «десятки» используют при строительстве двухпутных тоннелей, где в одном тоннеле проходят пути встречных направлений, а платформы находятся по бокам.

Для обслуживания и эксплуатации одного большого щита требуется меньше оборудования для вывоза грунта, сокращается и количество сопутствующей инфраструктуры – это освещение, вентиляция, подвоз тюбингов.

Назад

Метростроители называют проходческие щиты женскими именами. Этот обычай появился благодаря Ричарду Ловату, основателю и владельцу известной канадской фирмы LOVAT, выпускающей ТПМК. Он решил, что все щиты компании должны носить женские имена в честь покровительницы подземных работ святой Барбары. Традиция распространилась и на машины других производителей. Сегодня московское метро строят «Татьяна», «Лилия», «Ольга», «Любовь», «Полина», «Софья», «Наталья»…

Назад

«На «Нагатинском Затоне» уже завершено устройство «стены в грунте», окончены работы по подготовке территории и котлована, а на станции «Текстильщики» начался монтаж металлоконструкций для прокладки инженерных коммуникаций», – добавил Юрий Кравцов.

Начать просмотр
ВОПРОСЫ   #4
Миланский способ строительства: «стена в грунте»
  • метро
  • тоннель
Миланский способ строительства: «стена в грунте»

Метод «стена в грунте», или как его еще называют «топ даун», является вариантом траншейного способа работ по строительству подземных сооружений.

По этой технологии сначала сооружают глубокий котлован (глубина должна быть больше его ширины). Затем в нем возводят несущую конструкцию (стену), которая будет удерживать котлован от обрушения. А только затем начнут возведение самого объекта.

Назад
  • При строительстве автомобильных тоннелей и станций метро.
  • При устройстве подземных гаражей и паркингов.
  • При возведении портовых, причальных сооружений.
  • При наземной застройке: когда из-за тесных условий и вибрации есть риск повредить соседние здания.
  • В проблемных гидрогеологических условиях.

Назад
  • Практически неограниченная глубина подземных работ.
  • Возможность обнесения периметра любой конфигурации.
  • Отсутствие вибрации и шума.
  • При одновременном устройстве фундамента и подвала не нужно вывозить большое количество грунта.
  • Не требуется замораживание и водопонижение грунта.
  • Не требуется перекрывать дорожное движение.
  • Существенная экономия средств (в среднем около половины сметной стоимости).
  • Сокращение сроков проведения работ.
  • Возможность работ в стесненных условиях.
  • Меньший объем земляных работ.
  • Низкая энергоемкость и высокая скорость.

Назад

Траншейный метод впервые был применен при строительстве метрополитена в Милане (Италия) в 50-е годы 20-го столетия и потому такой способ называется «миланским».

Отличие «миланского» метода состоит в том, что стены, сооруженные в траншеях, являются одновременно и основными конструкциями тоннеля. После сооружения стен выкапывается неглубокий котлован для устройства перекрытия тоннеля, которое опирается на уже сооруженные стены и объединяется с ними. Таким образом, перекрытие служит одновременно и распоркой, удерживающей стены от «складывания».

Метод «стена в грунте» получил широкое распространение во всем мире.

В столице его применяли при строительстве станций «Лефортово» и «Мнёвники» БКЛ метро, «Лианозово» Люблинско-Дмитровской линии ветки, тоннеля съезда с Киевского шоссе и других объектов.

Назад

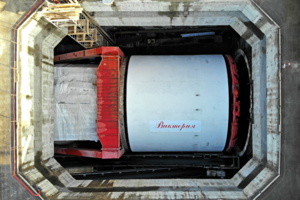

Ранее мэр Москвы Сергей Собянин сообщил на своей странице в соцсети «ВКонтакте» о начале сооружения последнего двухпутного тоннеля на Большой кольцевой линии – от станции «Печатники» до станции «Нагатинский Затон».

«Начали строить последний двухпутный тоннель на БКЛ. Щит проложит сразу два пути на востоке – между «Печатниками» и «Нагатинским затоном». Завершаем проходческие работы, в этом году достроим все тоннели на Большом кольце», – написал Сергей Собянин.

Все о строительстве метро



Проходку всех тоннелей БКЛ завершат в этом году



Строительство последнего двухпутного тоннеля на БКЛ

Информационная служба портала Стройкомплекса
