Олимпийский комплекс «Лужники» можно назвать Меккой отечественного спорта. Объекты комплекса, реконструированные и построенные ГК «Мосинжпроект», уже несколько лет успешно работают и принимают соревнования не только российского, но и мирового уровня.
От Олимпиады до ЧМ по футболу: каким стал стадион «Лужники»

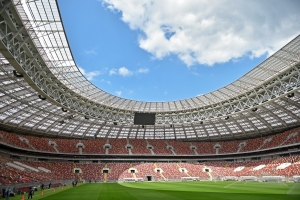

Стадион «Лужники» по праву считается главной ареной страны, где проходили крупнейшие мировые спортивные события. Здесь разворачивались футбольные баталии, устанавливались мировые рекорды в легкой атлетике. Отсюда улетал в свой сказочный лес олимпийский мишка в 1980 году.
Открытый в 1956 году, стадион «Лужники» за свою более чем 65-летнюю историю пережил несколько реконструкций и обновлений, чтобы принимать турниры мирового уровня. При этом неизменными оставались исторический фасад здания и девиз «Мы открыты для всех и всегда».
Олимпийский комплекс «Лужники» со множеством спортивных объектов – это территория, где ежедневно занимаются спортом десятки тысяч москвичей.
Сносить нельзя реконструировать
В 2010 году Россия получила право проведения чемпионата мира по футболу. К главному событию четырехлетия необходимо было реконструировать и построить в стране 11 стадионов. Изначально было ясно, что центральной ареной турнира станет стадион «Лужники», который должен был принять матч открытия, игры плей-офф и финал турнира.
Однако стадион не соответствовал строгим требованиям Международной федерации футбола (FIFA) по безопасности, вместимости и уровню покрытия. Встал вопрос о подготовке арены к столь масштабному событию. Наиболее выгодным и быстрым способом стал бы демонтаж стадиона и строительство на его месте современной арены по всем мировым стандартам. Однако было решено сохранить исторический облик «Лужников», обновив при этом «начинку» стадиона. Строителям фактически предстояло в существующем периметре стен возвести здание в два раза больше по площади.
«В ходе работ инженеры применили целый комплекс технологических решений. Например, чтобы сохранить аутентичный фасад и вписать в существующую геометрию стадиона абсолютно новое наполнение, был смонтирован специальный металлический каркас. Гигантская металлоконструкция объемом более 71 000 куб. метров и весом свыше 1100 тонн взяла на себя основную нагрузку, ведь кроме всего фасадная стена держит на себе массивную крышу, и позволила проводить все необходимые работы внутри чаши стадиона – демонтировать существующий конструктив и возводить новый. Таким образом, был построен совершенно новый стадион внутри исторического контура», – рассказал генеральный директор «МИПСТРОЙ 1» (ведущее строительное подразделение ГК «Мосинжпроект» – генеральный проектировщик и генподрядчик по реконструкции объекта) Константин Маслаков.
В результате «Лужники» из многофункционального комплекса превратились в современную футбольную арену. После модернизации общая площадь арены увеличилась на 80 тыс. кв. метров и достигла 221 тыс. кв. метров. В соответствии с требованиями FIFA количество мест на стадионе было увеличено до 81 тыс. Также в «Лужниках» появились новые входы и выходы – их стало 16, а искусственный газон футбольного поля заменили натуральным.
Эксклюзивно под российский климат
Важнейшей задачей модернизации «Лужников» стала замена искусственного газона натуральным. Это было одним из главных требований FIFA для всех арен чемпионата мира и требовало немалых усилий со стороны специалистов. Ранее натуральный газон здесь стелили только в 2008 году для проведения финального матча Лиги чемпионов УЕФА. Это не требовало ухода за покрытием в течение долгого срока и больших усилий со стороны работников стадиона.
Искусственный газон, по мнению спортивных экспертов, давал дополнительное преимущество российским командам в матчах с соперниками из Европы. В одном из интервью экс-президент РФС Виталий Мутко рассказывал, что предлагал в 2007 году главному тренеру сборной России Гусу Хиддинку заменить газон натуральным на время проведения решающего матча со сборной Англии при отборе на чемпионат Европы. Однако тогдашний тренер сборной России настоял на том, чтобы покрытие не трогали, поскольку родоначальники футбола не смогут сыграть на таком поле в полную силу. В итоге сборная России победила в том матче со счетом 2:1.
Но уже в 2018 году участники мундиаля бегали по настоящей траве «Лужников». Покрытие на 30% состоит из мятлика и на 70% – из райграса. Такой состав подходит исключительно под переменчивый российский климат.
При этом подобные поля устойчивы к вытаптыванию, хорошо переносят нагрузки и быстрее восстанавливаются после игр.
В целом газон «Лужников» напоминает своего рода пирог, который состоит из систем дренажа, обогрева, полива, а также насыщения воздухом или подпочвенной аэрации и мониторинга состояния травяного покрытия.
Нововведением для стадиона стала система насыщения воздухом. Специальные системы трубопроводов регулируют влажность и температуру корневого слоя. Это помогает также предотвратить появление луж на полеи доставлять к корням дополнительный теплый воздух, что делает газон лучше.
Для того чтобы газон сохранял свои свойства в течение всего года, в «Лужниках» работает специальная установка – искусственное солнце. Это конструкция на колесах со множеством световых ламп, которые освещают растения и позволяют газону зеленеть в любое время года.
Для поддержания рабочего состояния газон «Лужников» оборудован 35 автоматическими оросителями для полива. Кроме того, здесь проложили 35 км труб для жизнеобеспечения и 10 установок для доосвещения газона при недостатке солнечного света.
После каждого матча восстановление покрытия происходит вручную. Это занимает у специалистов стадиона целый день. Удаление неровностей и кочек на поле защищает спортсменов от серьезных травм.
Не менее серьезным стрессом для газона становится проведение концертов и шоу. Перед такими мероприятиями все поле застилается защитным покрытием. Сначала накрывается зона сцены, а затем партерная часть для зрителей.
После крупных концертов трава срезается специальной машиной, потом добавляется новый песок и происходит засеивание. Новый газон готов к эксплуатации через два месяца.
Сто процентов обзора, быстрый вход и выход
Главным принципом при модернизации стадиона был комфорт зрителей. Вместимость «Лужников» увеличилась с 78 тыс. до 81 тыс. человек. При этом работы были проведены таким образом, чтобы каждому зрителю обеспечить 100-процентный обзор с трибун.
Выходов из стадиона теперь 16 вместо 13. Это позволило в 10 раз ускорить время покидания спортивного объекта: теперь это можно сделать всего за семь минут. Также в 14 раз увеличили козырек арены – теперь он защищает от осадков все зрительские места.
На территории «Лужников» установили 1402 единицы системы безопасности: металлодетекторы, интроскопы, сканеры днища автомобилей, локализаторы взрыва и т.д.
Для пешеходов работают семь КПП, которые могут пропускать 62,5 тыс. человек в час. Также на территории «Лужников» установлено 3,3 тыс. камер, тысяча из них расположены внутри самой арены. Все это делает «Лужники» одним из самых безопасных спортивных объектов в мире.
Самая большая интерактивная кровля и новые зоны развлечения
Реконструкция сделала «Лужники» более удобным и функциональным объектом. Одной из «фишек» обновленного стадиона стала интерактивная кровля площадью 30 тыс. кв. метров – самая большая в России.
Кровельные панели подняли для плавной стыковки с покрытием козырька стадиона. На фриз «Лужников» установили панели из золотистого перфорированного металла с изображениями спортсменов. Рисунки складываются из отверстий разного диаметра, что позволило создать иллюзию градации полутонов. Этот дизайн разработали в студии Артемия Лебедева.
При этом была обеспечена хорошая вентиляция стадиона, а кровля соответствовала всем нормам пожарной безопасности.
Смотровая площадка на кровле стадиона длиной 1000 метров является самой большой в Европе панорамной видовой зоной.
Для любителей экстремального отдыха создан аттракцион зиплайн. Все это сделало арену более привлекательной как для местных жителей, так и для туристов.
Ежедневно на территории комплекса спортом занимаются от 5 тыс. до 10 тыс. человек. Здесь есть 80 спортивных сооружений и объектов, где каждый житель может подобрать для себя занятия по душе.
Дворец гимнастики с крышей в виде ленты
Дворец гимнастики Ирины Винер-Усмановой является крупнейшим в мире центром подготовки чемпионов в этом олимпийском виде спорта. Под одной крышей созданы все условия для тренировок и соревнований, проведения длительных сборов и международных турниров.
Дворец открылся в июне 2019 года и сразу стал визитной карточкой всего олимпийского комплекса, в первую очередь благодаря внедренным здесь архитектурным решениям.
Здание построено по индивидуальному проекту с применением BIM-технологий. Главная особенность дворца – крыша, выполненная в виде развевающейся гимнастической ленты. Для ее создания использовали специальное алюминиевое фальцевое покрытие.
Другая особенность здания – фасад, для отделки которого применили витражное остекление высотой 25–26 метров. Цвет стекла разных оттенков, в определенных зонах оно затемняется.
На кровле установлены система снегозадержания, конструкции обслуживания и система обогрева водосборных воронок. Все элементы кровли прошли испытания в аэродинамической трубе, в которой воссоздавались климатические условия, характерные для столичного региона. Применены инженерные решения, необходимые для долговечной эксплуатации кровли с сохранением ее архитектурного облика.
Золотого оттенка на крыше удалось добиться благодаря технологии анодированной покраски, а весь этап монтажа кровли занял год.
С поправкой на ветер
Центром всего здания является главная арена вместимостью почти 4 тыс. человек. По краям арены установлено два медиаэкрана. В зале смонтировано современное спортивное освещение – оно не ослепляет спортсменов и при этом гарантирует качество картинки при видеосъемке. Кроме того, потолок украшают 900 декоративных светильников. Они создают эффект звездного неба.
«Важным моментом при проектировании инженерных разделов была вентиляция главной арены ввиду строгого ограничения подвижности воздуха в центральной части ковра, чтобы гимнастические ленточки не колыхались во время выполнения упражнений. Для создания правильного микроклимата использовалась система математического моделирования CFD. Это современный инструмент проверки проектных инженерных решений на соответствие функциональной задаче. При большой зрительской аудитории и активном использовании электроприборов образуются теплые конвективные потоки, зоны с повышенной температурой воздуха и содержанием СО2», – пояснил руководитель отдела вентиляции и кондиционирования воздуха компании-подрядчика «Метрополис» Сергей Брюзгин.
Он отметил, что по результатам анализа CFD-моделирования в главном зале был увеличен воздухообмен на 50%, перераспределены приточные и вытяжные устройства и установлены разные температуры приточного воздуха в различных зонах – их можно регулировать независимо друг от друга. Это минимизировало тепловое давление в центральной части арены, что позволило значительно снизить подвижность воздуха, а также обеспечить комфортную температуру в помещении и поддерживать удовлетворительную концентрацию кислорода в воздухе.
Также были предусмотрены технические помещения вдоль основного гимнастического зала. Высота технического этажа – до 9 метров. Специалисты впервые использовали каркасные центральные кондиционеры и вентиляционные установки высотой 6 метров. Это решение позволило разместить все требуемое для эксплуатации объекта оборудование.
Каждому найдется место
Во дворце расположены тренировочные и хореографические залы, мультимедиа-музей, помещения для медицинского восстановления, пресс-центр, ложи для особо важных гостей и гостиница для спортсменов, рассчитанная на 113 человек. Каждый этаж выполнен в определенной цветовой гамме.
Арена, размеры которой можно сравнить с пятью баскетбольными полями, способна не только принимать спортивные турниры, но и проводить концерты и другие культурно-массовые мероприятия.
Установленные раздвижные телескопические трибуны экономят пространство и позволяют максимально быстро переформатировать площадку под разные события. Также на время концертов здесь можно установить сборно-разборную сцену, а вместимость зала составит 3,6 тыс. человек.
